LE SYSTÈME COMBINÉ : UN SEUL APPAREIL POUR LE CHAUFFAGE DE L'ESPACE ET DE L'EAU SANITAIRE!

Les essais en laboratoires menés par le CTGN démontrent qu'un système combiné DuoGaz peut satisfaire simultanément les besoins d'eau chaude sanitaire et de chauffage d'un foyer québécois moyen.
Ce système peut aussi rapporter des économies appréciables tout en faisant gagner de l'espace.

Le système combiné: d'une pierre deux coups

Fournir l'eau de chauffage et l'eau chaude sanitaire à l'aide d'un seul appareil peu coûteux et peu encombrant, voilà ce qu'offre la technologie de pointe des systèmes combinés au gaz naturel.
Cette technologie disponible depuis 15 ans ne cesse de gagner en popularité aux États-unis, pays où le nombre total d'unités en service à franchi le cap du million en 1994, d'après une étude du Gaz Research Institute. Selon cette étude, les ventes annuelles, qui étaient déjà de 100 000 unités en 1989 ne cessent d'augmenter.

Le système combiné apparaît comme une solution pertinente et intéressante pour répondre simultanément aux besoins de chauffage et d'eau chaude sanitaire.
En effet, lorsqu'ils recherchent des équipements destinés au chauffage de l'espace et à la production d'eau chaude sanitaire, les propriétaires demandent toujours que les appareils n'occupent pas trop d'espace, ni en volume, ni en surface au sol.
Le matériel choisi doit avoir un coût d'achat et d'installation abordable.
Par dessus tout, cet équipement doit être pratique et fiable en plus d'accomplir pleinement sa mission: fournir de l'au chaude sanitaire au débit voulu durant un temps suffisant et chauffer les locaux convenablement.
Le système combiné répond à tous ces critères et les essais confirment qu'il s'agit d'une technologie idéale dans le secteur de l'habitation.

La figure 1 illustre le schéma de principe du système combiné.
L'eau chaude stockée dans le réservoir du chauffe-eau sert à la fois d'eau chaude sanitaire et d'eau de chauffage.
À titre d'eau chaude sanitaire, elle sert aux applications domestiques comme la douche, le bain, la lessive, la vaisselle, etc.
À titre d'eau de chauffage, elle circule aussi dans le circuit de chauffage pour alimenter des plinthes à eau chaude
(aussi appelées plinthes hydroniques) ou encore des ventilo-convecteurs ( C'est à dire des aérothermes) pour le chauffage à air chaud.

Le système combiné fait ses preuves au banc d'essai

Le système combiné fait ses preuves au banc d'essai
Le Centre des technologies du gaz naturel (CTGN) a entrepris des essais en laboratoire afin d'établir les performances d'un système combiné.
Pendant deux mois, le CTGN a simulé sur un banc d'essai, différentes charges de chauffage et d'utilisation d'eau chaude sanitaire typique des logements québécois (voir tableau 1).

Type

Consommation

Simulation

Débit 126°F (52°C)

Durée

Douche

3,3 gal. US/Min.
100°F (36°C)

2,3 gal. US/Min.
(8,7 L/min)

 8 min.

Bain

30 gal. US (113,5 L)
100°F (36°C)

6,3 gal. US/Min.
(23,8 L/min)

 3,5 min.

Lave-vaisselle

14,2 gal. US (54 L)

4,7 gal. US/Min.
(17,8 L/min)

 3 min.

Lessive

6,0 gal. US (22,7L)

2,0 gal. US/Min.
(7,6 L/min)

 3 min.

Autres

4,0 gal. US/personne/jour

2,0 gal. US/Min.
(7,6 L/min)

 2 min.

* Température moyenne de l'eau froide : 29°F (4°C)

Tableau 1: Consommations typiques des foyers québécois.
(Source: Analyse des segmentation et consommations, Hydro-Québec.)

PANNE DE COURANT?

Conserver le confort dans votre foyer.
Ce système, combiné à un génératrice de 1000 watts, demeure fonctionnel, vous permettant de conserver chaleur et eau chaude.

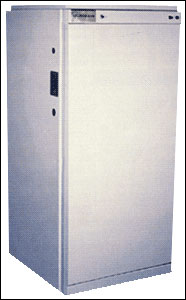

Fournaise à air chaud liquide DJ-40

Vous offre le confort de la géothermie à un coût de beaucoup nférieur.
De plus, l'oxygène conserve ses propriétés, il n'est pas brûlé par une  flamme ou des éléments.
Avec son principe de fonctionnement unique, la fournaise DJ-40 répond rapidement à la demande de chaleur, et par le fait même minimise les écarts de température.

CONCEPT DE CHAUFFAGE ET FONCTIONNEMENT

Contrôle du ventilateur
"Marche continue à faible vitesse"
-Le moteur tourne continuellement à faible vitesse pour équilibre  la température ambiante.
" Marche automatique"
-Le moteur démarre automatiquement à une vitesse plus élevée lorsque le thermostat commande.

Serpentin
En cuivre avec des ailettes en aluminium dans lequel circule le liquide dont on extrait la chaleur.

Moteur et ventilateur
Moteur à 4 vitesses différentes, préfilé à l'usine pour opérer à deux vitesses automatiquement. Ventilateur monté sur anti-vibrations et équilibré avec précision pour assurer un fonctionnement silencieux.

Filtre
Électrostatique, de 20"X20"x1".
Retient la poussière et les fibres, plus performant qu'un filtre conventionnel, il est lavable, et par le fait même, plus durable.

Pompe circulaire
Permet de circuler le liquide à travers le circuit.

Modèle

CFM
  Range

Heating
BTUH

Dimensions
(H-W-D)

DJE 60-4

1020-1780

60500

20" x 6"x 20"
