Fournaise à air chaud liquide
|
 |
 |
|
Confort - économie - écologie - sécuritaire
|
|
DJ-40 concept de chauffage entièrement
nouveau vous offre le confort de la géothermie à un coût de beaucoup
inférieur. De plus, l'oxygène conserve ses propriétés, il n'est pas
brûlé par une flamme ou des éléments.
Avec son principe de
fonctionnement unique, la fournaise DJ-40 répond rapidement à la
demande de chaleur, et par le fait même, minimise les écarts de
températures.
|
| Fonctionnement de l'appareil |
|
Lorsqu'il y a demande de chauffage, la
pompe circule le liquide dans le cylindre où il est chauffé. Ensuite,
le liquide passe à travers le serpentin d'où la chaleur est extraite à
l'aide du ventilateur et poussé dans les canalisations.
À
cause de sa faible consommation énergétique, la fournaise DJ-40 vous
procure une économie appréciable. Dans certains cas, il n'est pas
nécessaire de changer l'entrée électrique de 100 ampères.
L'appareil comporte une garantie de deux ans sur les pièces, et d'un an sur la main-d'oeuvre.
|
| Sécurité |
|
Cet appareil vous offre une grande sécurité. La
fournaise à air chaud DJ-40 est protégée par un régulateur Aquastat
dans le contenant de retour. Il coupe les éléments lorsque la
température du liquide excède le point de consigne.
Les éléments sont dans un cylindre et protégés par un contrôle à pression en cas d'arrêt de la pompe.
|
| Écologie |
Aucun rejet dans l'atmosphère
Dépense d'énergie minime |
|

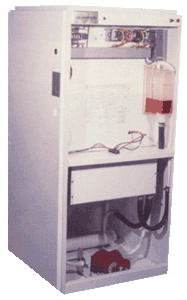

Description
|
|
Disjoncteur de circuit
Permet de réarmer la fournaise sans avoir à réouvrir le panneau.
|
|
Relais du ventilateur
Il contrôle la marche du ventilateur.
|
|
Climatisation
Sous brevet CAN/USA, un climatiseur ne comportant pas d'appareil extérieur, peut être raccordé à cette fournaise.
|
Contrôle à pression
Coupe les éléments en cas d'abaissement du liquide ou d'arrêt de la pompe. |
Boîtier
En acier de très bonne qualité, fait pour résister à l'usure du temps. |
Serpentin
En cuivre avec des ailettes en aluminium dans lequel circule le liquide dont on extrait la chaleur. |
Éléments
Éléments à immersion dans un cylindre en cuivre |
|
Contrôle du ventilateur
"Marche continue à faible vitesse"
|
|
Moteur et ventilateur
Moteur à 4
vitesses différentes, préfilé à l'usine pour opérer à deux vitesses
automatiquement. Ventilateur monté sur anti-vibrations
et équilibré avec précision pour assurer un fonctionnement
silencieux.
|
Lampe témoin de fonctionnement
Aide à détecter toute source de mauvais fonctionnement. |
Contacteurs
Ils commandent le démarrage des éléments. |
Aquastat
Réglé en usine, il coupe les éléments lorsque la température du liquide dans le bac de retour excède le point de consigne. |
Bac
Fait d'un matériau résistant à la chaleur.
Il contient la quantité de liquide à circuler dans le circuit. |
Filtre
Électrostatique, de 20"X20"x1".
Retient
la poussière et les fibres, plus performant qu'un filtre conventionnel,
il est lavable, et par le fait même, plus durable. |
|
Pompe circulaire
Permet de circuler le liquide à travers le circuit.
|
-
Fiche technique DJ-40
| Modèle |
Capacité de chauffage
|
Amp.
total
|
Fusible
|
| DJ-40A10 |
36000 |
46 |
60 |
| DJ-40A12 |
60000 |
52 |
70 |
| DJ-40A15 |
62900 |
66 |
100 |
| DJ-40A18 |
65700
|
75
|
100
|
| DJ-40A20 |
74200 |
86 |
125 |
- Note: Tous les appareils sont 240 volts, monophasés
Rendement du ventilateur
| Modèle |
Vent.
D.D.
|
Moteur
|
C.F.M.
0.2
|
| DJ-40A10 |
9-7 |
1/3 |
940 |
| DJ-40A12 |
9-7 |
1/3 |
1065 |
| DJ-40A15 |
10-8 |
1/3 |
1100 |
| DJ-40A18 |
10-8
|
1/3
|
1200
|
| DJ-40A20 |
10-8 |
1/3 |
1400 |
-

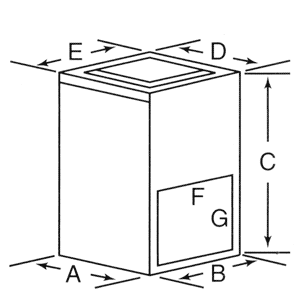

Encombrement
| DJ-40 |
A |
B |
C |
D & E
|
F& G
|
|
| |
PROF. |
LARG. |
HAUT. |
AIR CHAUD |
RETOUR |
DIAM. DU FIL |
| |
24" |
24" |
47" |
22"x22" |
20"x20" |
20"x20"x1" |
-
BREVET CAN/USA
|
