LE SYSTÈME COMBINÉ : UN SEUL APPAREIL POUR LE CHAUFFAGE DE L'ESPACE ET DE L'EAU SANITAIRE!
|
Les essais en
laboratoires menés par le CTGN démontrent qu'un système combiné DuoGaz
peut satisfaire simultanément les besoins d'eau chaude sanitaire et de
chauffage d'un foyer québécois moyen.
Ce système peut aussi rapporter des économies appréciables tout en faisant gagner de l'espace. |
| Le système combiné: d'une pierre deux coups |
|
Fournir l'eau de chauffage et l'eau chaude sanitaire
à l'aide d'un seul appareil peu coûteux et peu encombrant, voilà ce
qu'offre la technologie de pointe des systèmes combinés au gaz naturel.
Cette
technologie disponible depuis 15 ans ne cesse de gagner en popularité
aux États-unis, pays où le nombre total d'unités en service à franchi
le cap du million en 1994, d'après une étude du Gaz Research Institute.
Selon cette étude, les ventes annuelles, qui étaient déjà de 100 000
unités en 1989 ne cessent d'augmenter.
|
Le système combiné
apparaît comme une solution pertinente et intéressante pour répondre
simultanément aux besoins de chauffage et d'eau chaude sanitaire.
En
effet, lorsqu'ils recherchent des équipements destinés au chauffage de
l'espace et à la production d'eau chaude sanitaire, les propriétaires
demandent toujours que les appareils n'occupent pas trop d'espace, ni
en volume, ni en surface au sol.
Le matériel choisi doit avoir un coût d'achat et d'installation abordable.
Par
dessus tout, cet équipement doit être pratique et fiable en plus
d'accomplir pleinement sa mission: fournir de l'au chaude sanitaire au
débit voulu durant un temps suffisant et chauffer les locaux
convenablement.
Le système combiné répond à tous ces critères et les
essais confirment qu'il s'agit d'une technologie idéale dans le secteur
de l'habitation. |
|

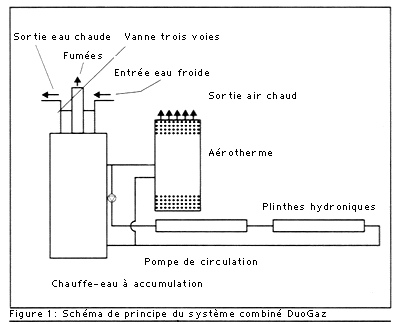

La figure 1 illustre le schéma de principe du système combiné.
L'eau chaude stockée dans le réservoir du chauffe-eau sert à la fois d'eau chaude sanitaire et d'eau de chauffage.
À titre d'eau chaude sanitaire, elle sert aux applications domestiques comme la douche, le bain, la lessive, la vaisselle, etc.
À titre d'eau de chauffage, elle circule aussi dans le circuit de chauffage pour alimenter des plinthes à eau chaude
(aussi
appelées plinthes hydroniques) ou encore des ventilo-convecteurs (
C'est à dire des aérothermes) pour le chauffage à air chaud.
|
| Le système combiné fait ses preuves au banc d'essai |
Le système combiné fait ses preuves au banc d'essai
Le
Centre des technologies du gaz naturel (CTGN) a entrepris des essais en
laboratoire afin d'établir les performances d'un système combiné.
Pendant
deux mois, le CTGN a simulé sur un banc d'essai, différentes charges de
chauffage et d'utilisation d'eau chaude sanitaire typique des logements
québécois (voir tableau 1). |
| Type |
Consommation
|
Simulation
|
|
| |
|
Débit 126°F (52°C) |
Durée
|
| Douche |
3,3 gal. US/Min.
100°F (36°C) |
2,3 gal. US/Min.
(8,7 L/min) |
8 min. |
| Bain |
30 gal. US (113,5 L)
100°F (36°C) |
6,3 gal. US/Min.
(23,8 L/min) |
3,5 min. |
| Lave-vaisselle |
14,2 gal. US (54 L) |
4,7 gal. US/Min.
(17,8 L/min) |
3 min. |
| Lessive |
6,0 gal. US (22,7L) |
2,0 gal. US/Min.
(7,6 L/min) |
3 min. |
| Autres |
4,0 gal. US/personne/jour |
2,0 gal. US/Min.
(7,6 L/min) |
2 min. |
| * Température moyenne de l'eau froide : 29°F (4°C) |
Tableau 1: Consommations typiques des foyers québécois.
(Source: Analyse des segmentation et consommations, Hydro-Québec.) |
|
PANNE DE COURANT?
|
|
Conserver le confort dans votre foyer.
Ce système, combiné à un génératrice de 1000 watts, demeure fonctionnel, vous permettant de conserver chaleur et eau chaude.
|

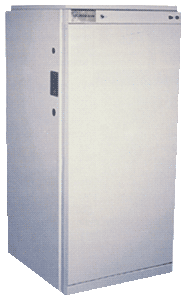

| Fournaise à air chaud liquide DJ-40 |
|
Vous offre le confort de la géothermie à un coût de beaucoup nférieur.
De plus, l'oxygène conserve ses propriétés, il n'est pas brûlé par une flamme ou des éléments.
Avec
son principe de fonctionnement unique, la fournaise DJ-40 répond
rapidement à la demande de chaleur, et par le fait même minimise les
écarts de température.
|
|
CONCEPT DE CHAUFFAGE ET FONCTIONNEMENT
|
Contrôle du ventilateur
"Marche continue à faible vitesse"
-Le moteur tourne continuellement à faible vitesse pour équilibre la température ambiante.
" Marche automatique"
-Le moteur démarre automatiquement à une vitesse plus élevée lorsque le thermostat commande. |
Serpentin
En cuivre avec des ailettes en aluminium dans lequel circule le liquide dont on extrait la chaleur. |
|
Moteur et ventilateur
Moteur à 4
vitesses différentes, préfilé à l'usine pour opérer à deux vitesses
automatiquement. Ventilateur monté sur anti-vibrations
et équilibré avec précision pour assurer un fonctionnement
silencieux.
|
Filtre
Électrostatique, de 20"X20"x1".
Retient
la poussière et les fibres, plus performant qu'un filtre conventionnel,
il est lavable, et par le fait même, plus durable. |
|
Pompe circulaire
Permet de circuler le liquide à travers le circuit.
|
| Modèle |
CFM
Range
|
Heating
BTUH
|
Dimensions
(H-W-D)
|
| DJE 60-4 |
1020-1780 |
60500 |
20" x 6"x 20" |
-
Encombrement
| DJ-40 |
A |
B |
C |
D & E
|
F& G
|
|
| |
PROF. |
LARG. |
HAUT. |
AIR CHAUD |
RETOUR |
DIAM. DU FIL |
| |
24" |
24" |
47" |
22"x22" |
20"x20" |
20"x20"x1" |
-
BREVET CAN/USA
|
